มาตรวัดชั่วโมงการทำงาน 5.7.1 ระบบการอ่านค่ามาตรวัดชั่วโมงการทำงาน รถที่ติดตั้งแผงหน้าปัดรุ่นใหม่จะมีการบันทึกค่าชั่วโมงการทำงาน 3 รูปแบบ  เวลาที่เปิดสวิตช์กุญแจ (Key-on time) เวลาที่เครื่องยนต์ทำงาน (Engine-on time) เวลาที่มีการใช้งานสวิตช์ที่เบาะนั่ง (Seat switch-on time) (1) การอ่านค่าเวลาที่เปิดสวิตช์กุญแจ จะถูกควบคุมโดย ทั้งแผงหน้าปัดและ VCM หากตรวจพบความแตกต่างของค่าที่อ่านได้ระหว่างอุปกรณ์ทั้งสอง (ในส่วนของเวลาที่เปิดสวิตช์กุญแจ) จะเกิดข้อผิดพลาดรหัส F-73 ขึ้น (2) การอ่านค่าเวลาที่เครื่องยนต์ทำงาน และ เวลาที่มีการใช้งานสวิตช์ที่เบาะนั่ง จะถูกควบคุมโดยแผงหน้าปัดเพียงอย่างเดียว   ข้อผิดพลาด (F-73) – ข้อผิดพลาดของมาตรวัดชั่วโมงการทำงาน ข้อผิดพลาด (F-73) จะเกิดขึ้นหากมีค่าแตกต่างกันระหว่างค่าที่อ่านได้จากแผงหน้าปัดและค่าจาก VCM ในส่วนของมาตรวัดชั่วโมงการทำงาน (เวลาที่เปิดสวิตช์กุญแจ) มีขั้นตอนการแก้ไขข้อผิดพลาดดังกล่าว โดยระบบจะนำค่าที่มากกว่ามาเขียนทับค่าที่น้อยกว่าเพื่อลบความแตกต่างระหว่างแผงหน้าปัดและ VCM ทั้งนี้ จำเป็นต้องใช้เครื่องมือบริการ (Service tool) ในการอัปเดตค่ามาตรวัดชั่วโมงการทำงาน  ระบบไฟฟ้า  การเปลี่ยนแผงหน้าปัดและ/หรือ VCM เมื่อทำการเปลี่ยนแผงหน้าปัดหรือ VCM ต้องปฏิบัติตามคำแนะนำด้านล่างนี้เพื่อถ่ายโอนข้อมูลมาตรวัดชั่วโมงการทำงานไปยังแผงหน้าปัดหรือ VCM ตัวใหม่ (1) การเปลี่ยนเฉพาะแผงหน้าปัด หากมีความแตกต่างของเวลาระหว่างแผงหน้าปัดและ VCM ในส่วนของมาตรวัดชั่วโมงการทำงาน (เวลาที่เปิดสวิตช์กุญแจ) มากกว่า 24 ชั่วโมงในขณะที่ทำการเปลี่ยนแผงหน้าปัด จะเกิดข้อผิดพลาด (F-73) ขึ้น ในกรณีนี้ ให้ยกเลิกโค้ดข้อผิดพลาดโดยใช้เครื่องมือบริการ เพื่อส่งข้อมูลมาตรวัดชั่วโมงการทำงาน (เวลาที่เปิดสวิตช์กุญแจ) ที่บันทึกอยู่ใน VCM ไปยังหน่วยความจำของแผงหน้าปัด (ดูรายละเอียดในคู่มือเครื่องมือสำหรับงานบริการ) หลังจาก เสร็จสิ้นขั้นตอนการกู้คืนข้อมูลแล้ว ให้บิดสวิตช์กุญแจ ไปที่ตำแหน่ง ON และ OFF สลับกันหลายครั้งเพื่อให้แน่ใจว่า ค่าที่อ่านได้จากมาตรวัดชั่วโมงการทำงานตรงกับค่าใน VCM และข้อความแจ้งเตือนข้อผิดพลาด (F-73) ได้ถูกลบออกไปแล้ว (2) การเปลี่ยนเฉพาะ VCM เมื่อเปลี่ยนเฉพาะ VCM ให้ปฏิบัติตามขั้นตอนปกติ ในการติดตั้ง VCM (ดูรายละเอียดในคู่มือเครื่องมือสำหรับงานบริการ) หลังจากเสร็จสิ้นขั้นตอนปกติแล้ว ให้บิดสวิตช์กุญแจ ไปที่ตำแหน่ง ON และ OFF สลับกันหลายครั้งเพื่อให้แน่ใจว่า ข้อความแจ้งเตือนข้อผิดพลาด (F-73) ได้ถูกลบออกไปแล้ว (3) การเปลี่ยนทั้งแผงหน้าปัดและ VCM ขั้นตอนที่ 1: ปฏิบัติตามขั้นตอนที่ (1) ด้านบนสำหรับการเปลี่ยน แผงหน้าปัด ขั้นตอนที่ 2: ปฏิบัติตามขั้นตอนที่ (2) ด้านบนสำหรับการเปลี่ยน VCM หมายเหตุ: 1. เมื่อเปลี่ยนแผงหน้าปัดและ/หรือ VCM ต้องแน่ใจว่าใช้อะไหล่ใหม่ในการเปลี่ยน 2. หากนำแผงหน้าปัดและ/หรือ VCM ที่เคยใช้งาน กับรถยกคันอื่นมาติดตั้ง จะทำให้เกิดข้อผิดพลาด (F-73) หากมีการเปลี่ยนมาตรวัดชั่วโมงการทำงานโดยใช้ มาตรวัดมือสอง ห้ามดำเนินการตามขั้นตอน การกู้คืนข้อผิดพลาดโดยเด็ดขาด เนื่องจากขั้นตอนการกู้คืนข้อผิดพลาดในกรณีนี้ จะส่งผลให้มีการเขียนทับด้วยค่าที่สูงกว่า เพื่อลบ ความแตกต่างระหว่างค่าของมาตรวัดชั่วโมงการทำงาน และค่าใน VCM หมายเหตุ: เมื่อเปลี่ยนแผงหน้าปัด เฉพาะข้อมูลเวลาที่เปิดสวิตช์กุญแจ (key-on time) เท่านั้นที่จะถูกถ่ายโอนไปยังแผงหน้าปัดใหม่ (ค่าที่อ่านได้ของเวลาที่เครื่องยนต์ทำงานและเวลาที่สวิตช์เบาะนั่งทำงาน จะแสดงเป็นศูนย์บนแผงหน้าปัดใหม่)

สโคป LG OS-5020G 20 MHz ทำเป็น Component Tester แบบ V-I Curve Tracer ได้ โดยใช้โหมด X-Y ร่วมกับ Function Generator

LG OS-5020G 20 MHz ทำเป็น Component Tester แบบ V-I Curve Tracer ได้ โดยใช้โหมด X-Y ร่วมกับ Function Generator ที่มีอยู่ในเครื่อง แล้วต่อคาปาซิเตอร์ผ่านตัวต้านทานจำกัดกระแส วิธีนี้จะเห็น “รูปทรง” ของคาปาซิเตอร์บนจอ และสามารถคำนวณค่าคาปาซิเตอร์ได้

คู่มือของ OS-5020G ระบุว่าเครื่องมีโหมด X-Y โดย CH1 ใช้เป็นแกน X และ CH2 เป็นแกน Y และสามารถใช้ DC coupling ในการทำงาน X-Y ได้

1. หลักการต่อวงจร

แนะนำให้ต่อแบบนี้ก่อนครับ

       Function Generator
          Sine 100 Hz–1 kHz
               │
               │
               R
          1 kΩ / 1%
               │
               ├──────── CH1
               │          X
              Cx
               │
               ├──────── CH2
               │          Y
               │
             GND
               │
       Generator GND

แต่เพื่อให้เข้าใจง่ายขึ้น:

• CH1 = แรงดันที่ตกคร่อม R → ใช้เป็นแกน X → แทนกระแส
• CH2 = แรงดันที่ตกคร่อม C → ใช้เป็นแกน Y
• Function Generator → R → C → Ground

ดังนั้น

CH1 ∝ กระแสผ่านคาปาซิเตอร์

เพราะ

\[
I=\frac{V_R}{R}
\]

ส่วน CH2 คือแรงดันที่คาปาซิเตอร์

---

2. ตั้งปุ่มบน OS-5020G

จากเครื่องของคุณ ให้ตั้งเริ่มต้นดังนี้

HORIZONTAL

TIME/DIV → X-Y

นี่เป็นปุ่มใหญ่ตรงกลางด้านบนของเครื่อง

ไม่ต้องสนใจค่า µs/ms เมื่ออยู่ X-Y เพราะ TIME/DIV จะเปลี่ยนหน้าที่เป็นการเลือกโหมด X-Y

---

VERTICAL MODE

ตั้งเป็น

CH2

คู่มือ Service Manual ของรุ่นนี้ระบุการตรวจ X-Y โดยตั้ง V-MODE เป็น CH2 และ TIME/DIV เป็น X-Y

ในโหมดนี้:

• CH1 → X-axis
• CH2 → Y-axis

---

3. CH1 — แกน X

บริเวณด้านล่างซ้ายของเครื่อง

AC-GND-DC ของ CH1

ตั้งเป็น

DC

VOLTS/DIV CH1

เริ่มที่

0.5 V/div

หรือ

1 V/div

ก่อนก็ได้

ถ้ารูปเล็กเกินไปค่อยลดเป็น 0.2 V/div หรือ 0.1 V/div

VARIABLE

ต้องอยู่ตำแหน่ง

CAL

และต้อง กดปุ่ม VARIABLE เข้าไป

อย่าใช้ตำแหน่ง UNCAL เพราะจะทำให้การคำนวณจากจำนวนช่องบนจอผิด

---

4. CH2 — แกน Y

บริเวณด้านล่างขวา

AC-GND-DC CH2

ตั้งเป็น

DC

VOLTS/DIV CH2

เริ่มที่

0.5 V/div

หรือ 1 V/div

เช่นเดียวกับ CH1

และ

VARIABLE → CAL

---

5. Function Generator ในเครื่อง

OS-5020G มี Function Generator ในตัวด้วย โดยช่วงความถี่ของเครื่องครอบคลุมตั้งแต่ประมาณ 0.1 Hz ถึง 1 MHz และมี Sine/Square/Triangle

สำหรับทดลองคาปาซิเตอร์ ผมแนะนำให้เริ่มง่าย ๆ:

FUNCTION

เลือก

SINE

RANGE

เลือก

1K

เพื่อให้ได้ช่วงประมาณ 1 kHz

FREQUENCY

ตั้งประมาณ

1 kHz

AMPLITUDE

เริ่มประมาณ

1–2 Vp-p

ก่อนครับ

ไม่ควรเริ่มด้วยแรงดันสูง เพราะเรากำลังทดลองกับอุปกรณ์ที่ไม่ทราบสภาพ

---

6. TRIGGER ไม่สำคัญในโหมด X-Y

เมื่อใช้ X-Y การ Trigger ไม่ได้ทำหน้าที่เหมือนการดู waveform ปกติ

ดังนั้นตั้งประมาณ:

MODE → AUTO

และ

SOURCE → CH1

หรือถ้าจอไม่แสดงผลนิ่ง สามารถทดลองปรับได้

แต่ตัวสำคัญจริง ๆ คือ

TIME/DIV = X-Y

---

7. การต่อสายที่สำคัญมาก

สมมุติใช้

R = 1 kΩ

และต้องการทดสอบ C

ให้ต่อ:

FG OUT
   │
   │
  1kΩ
   │
   ├──────── CH1 probe
   │
  Cx
   │
   ├──────── CH2 probe
   │
  GND

และ Ground ของ CH1, CH2 และ Function Generator ต้องเป็นจุดเดียวกัน

⚠️ ห้ามนำ Ground clip ของ Probe ไปหนีบคนละจุดที่มีแรงดันต่างกัน เพราะ Ground ของออสซิลโลสโคปแบบนี้เชื่อมกับ Earth Ground

---

8. จะเห็นอะไรบนจอ?

ตรงนี้สำคัญมากครับ

เมื่อเอา ตัวต้านทาน มาทดสอบ จะเห็นลักษณะเป็นเส้นตรง

       Y
       │
       │      /
       │    /
       │  /
       │/
───────┼──────── X
      /

แต่เมื่อเอา คาปาซิเตอร์ มาทดสอบ จะเห็นเป็นลักษณะ วงรี/วงรีเอียง

ประมาณนี้

             Y
             │
          ╭─────╮
       ╭──       ──╮
───────┼───────────── X
       ╰──       ──╯
          ╰─────╯

รูปทรงที่ได้จะเปลี่ยนตาม

• ค่า C
• ความถี่
• ตัวต้านทาน R
• แรงดัน Generator
• ESR ของ capacitor

นี่คือหลักการของ V-I Curve / Component Tester

---

9. ทำไมคาปาซิเตอร์ถึงเป็นวงรี?

สำหรับคาปาซิเตอร์

\[
I=C\frac{dV}{dt}
\]

เมื่อเราใช้ Sine Wave กระแสจะเหลื่อมเฟสกับแรงดันประมาณ 90°

ดังนั้นเมื่อเอา

กระแส → X

และ

แรงดัน → Y

มาแสดงพร้อมกัน จะเกิดรูปวงรี

ถ้าเป็นคาปาซิเตอร์ในอุดมคติและปรับสเกลเหมาะสมมาก ๆ รูปจะเข้าใกล้เส้นวงกลม

---

10. วิธีใช้วัดค่า C จริง

ถ้าต้องการใช้สโคปเครื่องนี้ ไม่ได้ดูแค่ดี/เสีย แต่ต้องการประมาณค่า µF ให้ใช้ตัวต้านทานค่าที่ทราบแน่นอน

เช่น

R = 1 kΩ

และ

f = 1 kHz

วัดแรงดัน:

• CH1 = \(V_R\)
• CH2 = \(V_C\)

จากนั้น

\[
I=\frac{V_R}{R}
\]

และ

\[
X_C=\frac{V_C}{I}
\]

ดังนั้น

\[
C=\frac{1}{2\pi fX_C}
\]

หรือรวมเป็นสูตรเดียว:

\[
\boxed{C=\frac{V_R}{2\pi f R V_C}}
\]

โดยต้องใช้ค่าแรงดันที่วัดแบบ Peak-to-Peak ทั้งคู่ได้ เพราะอัตราส่วนของแรงดันยังใช้ได้

---

11. ตัวอย่างจริง

สมมุติ:

• R = 1 kΩ
• Frequency = 1 kHz
• CH1 วัดได้ \(V_R=0.5V_{pp}\)
• CH2 วัดได้ \(V_C=2.5V_{pp}\)

จะได้

\[
C=
\frac{0.5}
{2\pi(1000)(1000)(2.5)}
\]

ได้ประมาณ

31.8 nF

ดังนั้น capacitor ตัวนั้นจะอยู่ประมาณ

0.032 µF

---

12. ถ้าเป็นคาปาซิเตอร์ตัวใหญ่ เช่น 100 µF

ตรงนี้ต้องเปลี่ยนความถี่ลงครับ

เพราะ

\[
X_C=\frac{1}{2\pi fC}
\]

ตัวอย่าง:

100 µF ที่ 1 kHz

\[
X_C \approx 1.59\Omega
\]

กระแสจะค่อนข้างสูงเมื่อใช้ R ต่ำ

ไม่เหมาะสำหรับการเริ่มต้น

ผมจะแนะนำประมาณ:

100 Hz

และใช้ R เช่น

1 kΩ

แล้วปรับแรงดัน Generator ต่ำ ๆ

---

13. ถ้าทดสอบคาปาซิเตอร์บนบอร์ด

อันนี้สำคัญสำหรับงานซ่อมบอร์ดโฟล์คลิฟท์ของคุณครับ

อย่าต่อ Function Generator เข้าไปในบอร์ดที่ยังมีไฟเลี้ยงอยู่

ต้อง:

1. ปิดเครื่อง
2. ถอดแหล่งจ่าย
3. Discharge capacitor
4. ตรวจว่าไม่มีแรงดันเหลือ
5. จึงต่อวงจรทดสอบ

และถ้า capacitor ยังอยู่บนบอร์ด ค่าอาจผิดเพราะมี

• Resistor ขนาน
• Diode
• IC
• Semiconductor
• Capacitor ตัวอื่น

อยู่ในวงจร

ดังนั้นถ้าจะวัดค่า C จริง ควร ยกขา capacitor ขึ้นอย่างน้อยหนึ่งขา

---

⭐ ผมแนะนำการตั้งเครื่องของคุณแบบนี้ก่อน

ปุ่ม	ตั้งค่า
TIME/DIV	X-Y
V-MODE	CH2
CH1 AC-GND-DC	DC
CH2 AC-GND-DC	DC
CH1 VOLTS/DIV	0.5 V/div
CH2 VOLTS/DIV	0.5 V/div
CH1 VARIABLE	CAL / กดเข้า
CH2 VARIABLE	CAL / กดเข้า
Function	SINE
Frequency	ประมาณ 1 kHz
Amplitude	1–2 Vp-p เริ่มต้น
Trigger	AUTO / CH1
R อนุกรม	1 kΩ 1%

เจาะลึก Error Code 02A77 รถ Stacker BT LPE / Mitsubishi SBV 16N [CONTACTOR OPEN] แก้ยังไง?

ถ้าคุณใช้รถ Low Level Order Picker / Pallet Stacker อย่าง BT LPE200, LPE220, LPE240 หรือในชื่อ Mitsubishi SBV16N ซึ่งเป็นรถตัวเดียวกันจาก Toyota Material Handling แล้วหน้าจอขึ้นเลข 02A77 พร้อมรูปประแจอย่างในรูปนี้

ชั่วโมงการทำงาน 02877 + ไอคอนประแจ + กราฟแบตเตอรี่

อย่าเพิ่งตกใจครับ นี่คือหนึ่งใน Error Code กลุ่ม 02Axx ซึ่งเป็นระบบขับเคลื่อน (Traction Controller)

02A77 คืออะไร?

ตามคู่มือ Service Manual ของ BT Orion LPE และ BYD P20PS ที่ใช้คอนโทรลเลอร์แบบเดียวกัน

02A77 = CONTACTOR OPEN / Contactor does not engage

แปลเป็นไทยคือ: "แผงวงจร Logic สั่งให้ Main Contactor (สะพานไฟหลัก) ทำงานแล้ว แต่หน้าคอนแทคไม่ต่อวงจร"

พูดง่ายๆ คือกล่อง ECU สั่งให้รถจ่ายไฟแล้ว แต่ไฟไม่วิ่งผ่านคอนแทคเตอร์ รถเลยตัดระบบเพื่อความปลอดภัย

อาการที่เจอร่วมกับ 02A77

บิดกุญแจ ON แล้วขึ้นโค้ดทันที

กดเดินหน้า-ถอยหลัง รถไม่ตอบสนอง มีเสียงแต๊ก แต่ไม่วิ่ง

บางคันยกได้ แต่เดินไม่ได้

ต้องปิด-เปิดกุญแจใหม่โค้ดหายแล้วกลับมาอีก

สาเหตุหลัก 3 ข้อ

1. ตัว Main Contactor เสียทางกลไก

หน้าคอนแทคไหม้, สกปรก, ค้าง, สปริงล้า ใช้มานานหลายพันชั่วโมงอย่างคันในรูป 02877 ชม. มีโอกาสสูง

2. สายไฟ / ขั้วต่อหลวม

สายไฟเลี้ยงคอยล์คอนแทคเตอร์ขาดใน, หางปลาหลวม, ขี้เกลือที่ขั้วแบตเตอรี่ ทำให้ไฟเลี้ยงคอยล์ไม่พอ

3. คอนโทรลเลอร์ (Traction Controller) เสีย

ถ้าตรวจคอนแทคเตอร์แล้วปกติ แต่กล่องยังฟ้อง แสดงว่า Driver ภายในกล่องที่คอยเช็คสถานะคอนแทคเสีย ต้องเปลี่ยนกล่อง

สาเหตุรองที่เจอในหน้างาน: แบตเตอรี่อ่อนมาก แรงดันตกขณะสตาร์ท ทำให้คอนแทคดูดไม่สุด

วิธีเช็คและแก้ไขเบื้องต้น (ช่างทำได้)

คำเตือน: ต้อง OFF กุญแจ ถอดปลั๊กแบตเตอรี่ทุกครั้งก่อนทำ

Step 1: Clear Code แบบง่าย

ปิดกุญแจ รอ 30 วินาที เปิดใหม่ ถ้าโค้ดหายแล้วใช้ได้ แต่อีก 2-3 วันกลับมาอีก แสดงว่าคอนแทคเริ่มเสื่อมแล้ว

Step 2: ฟังเสียงและวัดไฟ

เปิดกุญแจ ON ให้เพื่อนกดเดินช้าๆ ฟังที่กล่องฟิวส์ใต้ฝาครอบ ถ้ามีเสียง "แต๊ก" เบาๆ แสดงว่าคอยล์ทำงาน แต่หน้าคอนแทคไม่ต่อ ให้วัดความต่อเนื่อง (Continuity) ที่ขั้วใหญ่ 2 ขั้วของคอนแทคเตอร์

Step 3: ทำความสะอาดและขันแน่น

ขันน็อตขั้วแบต +BATT / -BATT ที่คอนโทรลเลอร์ให้แน่น 13-15 Nm

ฉีด Contact Cleaner ที่ขั้วคอนแทค

เช็คสายเล็ก 2 เส้นที่เข้าคอยล์คอนแทค (มักเป็นสายสีน้ำเงิน)

Step 4: เปลี่ยน Main Contactor

อะไหล่ตรงรุ่นคือ 24V 100-150A แบบมีหน้าช่วยเช็ค (Auxiliary contact) ราคา 2,500-4,500 บาท เปลี่ยนแล้ว 90% หาย

Step 5: ถ้าไม่หาย = เปลี่ยน Controller

ถ้าเปลี่ยนคอนแทคแล้ววัดไฟคอยล์มา 24V ปกติ แต่ยังขึ้น 02A77 ให้สงสัยกล่อง Curtis / BT ควบคุมการขับเคลื่อนเสีย ต้องใช้โปรแกรม CANKey หรือ BT Truck Com เช็คอีกที

ป้องกันไม่ให้เกิดซ้ำ

อย่าปล่อยให้แบตเหลือต่ำกว่า 20% ค่อยชาร์จ

ทำ PM ทุก 500 ชม. เป่าฝุ่นที่คอนแทคเตอร์

อย่าลากรถหรือกระชากคันเร่งทันทีหลังเปิดกุญแจ ให้รอไฟหน้าจอดับก่อน 3 วินาที (Incorrect Start Sequence)

สรุปสั้นๆ: 02A77 ไม่ใช่เรื่องใหญ่ แต่ห้ามฝืนใช้ต่อ เพราะถ้าคอนแทคค้างแบบต่อตลอด รถอาจพุ่งเองได้ ระบบเลยล็อคไว้ เปลี่ยนคอนแทคเตอร์ตัวเดียวจบงานครับ

Curtis 1510A And curtis 1510

กล่องควบคุมมอเตอร์ Curtis 1510 และ Curtis 1510A สำหรับรถกอล์ฟ Club Car (ระบบ IQ System) ในแง่ของฟังก์ชันการทำงานพื้นฐานและตำแหน่งขาพินพอร์ตเชื่อมต่อ (Pinout) ถือว่าแทบไม่ต่างกันเลยและสามารถนำมาใช้ทดแทนกันได้โดยตรงครับ

แต่มีข้อแตกต่างและรายละเอียดในเชิงการผลิตตามปีของตัวรถกอล์ฟ ดังนี้ครับ:

1. ปีที่ติดตั้งและการอัปเดตเวอร์ชัน (Production Year)

• Curtis 1510 (ตัวแรก ไม่มี A พ่วงท้าย): เช่นรหัสโมเดล 1510-5201 (ตรงกับบนฉลากในภาพที่คุณส่งมา) จะเป็นกล่องควบคุมมาตรฐานติดรถ (OEM) มากับรถกอล์ฟ Club Car DS หรือ Precedent รุ่นเก่า ประมาณช่วงปี 2000 - 2003
• Curtis 1510A: เช่นรหัส 1510A-5251 จะเป็นเวอร์ชันที่ถูกอัปเดตหรือปรับปรุงโปรแกรมซอฟต์แวร์ภายในใหม่ (Motor Mapping/Firmware) เพื่อใช้กับรถกอล์ฟรุ่นถัดมาตั้งแต่ปี 2004 - 2008 ขึ้นไป เพื่อเพิ่มความเสถียรและประสิทธิภาพแรงบิดให้ดีขึ้นเล็กน้อย

2. ค่ากระแสไฟฟ้าแอมป์ (Current Rating)

• ในบางรหัสของ 1510 (ไม่มี A) รุ่นแรกๆ อาจผลิตมาเพื่อรองรับกระแสไฟฟ้าต่อเนื่องที่ประมาณ 200 แอมป์ ถึง 275 แอมป์
• ส่วนรุ่น 1510A (เช่นรหัสยอดนิยมอย่าง 1510A-5251) จะถูกตั้งพารามิเตอร์มาตรฐานจากโรงงานมาที่ขนาดแรงดัน 48V กระแส 250A เป็นส่วนใหญ่ ซึ่งมีกำลังและทนทานความร้อนได้เสถียรกว่ากล่องรุ่นเก่า

3. การนำไปใช้ทดแทนกัน (Interchangeability)

• กล่องทั้งสองรุ่นใช้ปลั๊ก 16 พินและขั้วต่อสายไฟแบบเดียวกันเป๊ะ สามารถถอดสลับสวมแทนที่กันได้ทันทีโดยไม่ต้องทำการแปลงปลั๊กหรืออัปเกรดชุดสายไฟหลักของรถ
• หากนำกล่อง 1510A ไปใส่แทนที่กล่อง 1510 เดิม รถจะทำงานได้ตามปกติและผู้ขับขี่ทั่วไปจะไม่รู้สึกถึงความแตกต่างชัดเจนนัก (ยกเว้นเรื่องของความนุ่มนวลในการออกตัวหรือการตอบสนองคันเร่งที่ดีขึ้นตามโปรแกรมซอฟต์แวร์ที่ใหม่กว่า)

Nissan forklift error code E082

E 082 คืออะไร?

ตามคู่มือ Service Manual ของกลุ่ม Nissan / Atlet / Unicarriers รหัส E82 = TRAP Error Word

คือ Internal Computer Fault ของกล่อง ATC (Atlet Truck Computer) และในตระกูล PC1B2 จะผูกกับระบบ EPS - พวงมาลัยไฟฟ้า

ตัวรถเลยล็อคตัวเอง ไม่ให้วิ่งเพื่อความปลอดภัย สังเกตุในรูป เกจ์แบตขึ้น E (Empty) ด้วย ทำให้ไฟเลี้ยงกล่องไม่พอ

สาเหตุที่เจอบ่อยใน PC1B2L25

แบต 48V ต่ำ / เซลล์เสื่อม - ตรงกับรูปเกจ์หมด

ขั้วแบตหลวม, ขี้เกลือ

ฟิวส์ EPS / ฟิวส์ Main ขาด

ปลั๊ก CANbus หลังจอ หรือปลั๊ก ATC ใต้เบาะหลวม น้ำเข้า

คอนโทรลเลอร์ร้อนจัด

วิธีแก้ไข

1. ดับเครื่อง - บิด OFF ถอดกุญแจ รอ 30 วิ ให้กล่องรีเซ็ต

2. เช็คแบต - วัดต้องได้ 48V+ (ถ้าต่ำกว่า 46V จะขึ้น E82 ทันที) ชาร์จให้เต็มแล้วดูเกจ์หายจาก E ไหม

3. เช็คฟิวส์ - ใต้เบาะคนขับ มีกล่องฟิวส์ ดูตัวเขียน EPS 10A / 15A และ Main 125A

4. เช็คปลั๊ก - ถอดทำความสะอาดปลั๊กสีขาวหลังจอที่คุณถืออยู่ กับปลั๊ก ATC สีดำใหญ่ๆ ฉีด Contact Cleaner

5. Clear Code แบบ Nissan:

   > บิดกุญแจ ON > รอ 3 วินาที > เหยียบคันเร่งสุด ปล่อยสุด 5 ครั้ง ภายใน 5 วินาที > รอไฟ MIL กระพริบ > บิด OFF > แล้ว ON ใหม่

   ถ้าทำแล้วโค้ดกลับมาทันที แสดงว่าฮาร์ดแวร์ยังเสียอยู่ ต้องแก้ก่อน

6. ถ้าไม่หาย - ต้องเสียบ Consult อ่าน Error Log ดู Sub-info ของ E82 (word / bus / instruction) อาจต้องเปลี่ยนบอร์ด ATC หรือ EPS Controller

เคล็ดลับของรุ่นนี้: 80% ที่เจอ E082 แล้วเกจ์โชว์ E คือแบตหมดเกลี้ยงแล้วพยายามสตาร์ทซ้ำ ทำให้กล่องรวน แค่ชาร์จเต็มแล้ว Clear ก็หายครับ

Nissan forklift error code 405

CHECK BATTERY VOLTAGE HIGH - 405 คืออะไร?

Excess voltage fault ระบบตรวจพบแรงดันแบตสูงเกินค่าปลอดภัย

- รถ 48V จะขึ้นโค้ดเมื่อ >= 63V

- ขณะรีเจน (ลงเนิน/เบรค) ถ้า >= 72V ก็ขึ้นเหมือนกัน

ผลคือล็อค Traction / Loading / PS ไม่ให้วิ่ง เพื่อป้องกัน Chopper พัง

ทำไมถึงขึ้น?

ชาร์จเกิน - เครื่องชาร์จ Hawker Powerguard ตั้งค่าผิด หรือเสีย

ใส่แบตผิดสเปค - เอาแบต 60V/72V มาใส่รถ 48V (รถคุณในเพลท 1N1 คือรุ่น 48V)

ขั้วแบตหลวม/สกปรก หรือแบตเต็มแล้ววิ่งลงเนิน ทำให้ไฟรีเจนย้อนกลับสูง

วิธีแก้

วัดโวลต์จริงที่ขั้วแบต หลังชาร์จเสร็จต้องอยู่ ∼51-56V ถ้าเกิน 60V คือชาร์จเกิน หยุดชาร์จทันที

ถอดคอนเนคเตอร์แบต ทำความสะอาด ขันให้แน่น

เช็คเครื่องชาร์จให้เป็นโหมด 48V

รีเซ็ต: ปิดกุญแจ OFF 30 วินาที แล้ว ON ใหม่ โค้ดจะหายเองถ้าโวลต์กลับปกติ (Automatically reset by normal value)

ถ้าไม่หาย เช็คสายไฟไป Traction chopper ASSY และ Battery current sensor

คำเตือน: ห้ามฝืนใช้ต่อ จะลามไป Error 408/412 FET ช็อต ค่าซ่อมแพงมาก

โฟล์คลิฟท์ยกไม่ขึ้น ยกช้า มีเสียงหอน 90% มาจาก 4 จุดนี้



Slug: forklift-cannot-lift-slow

อาการยอดฮิตอีกอย่างคือ เร่งเครื่องแล้วงายกขึ้นช้า ยกของหนักไม่ได้ หรือมีเสียงหอนดัง วี้ดๆ ที่ปั๊มไฮดรอลิก อาการนี้ถ้าฝืนใช้ต่อ ปั๊มไฮดรอลิกลูกละ 2-3 หมื่นอาจพังได้ครับ มาดู 4 จุดที่ต้องเช็คด่วน

​

1. น้ำมันไฮดรอลิกขาด หรือรั่ว

เปิดฝาถังไฮดรอลิกดูระดับน้ำมัน ต้องอยู่ขีดกลาง ถ้าขาดให้เติมเบอร์ ISO 68 ก่อน แล้วก้มดูใต้ท้องรถว่ามีคราบน้ำมันหยดไหม จุดรั่วบ่อยคือสายอ่อนแตกและโอริงกระบอกยก

​

2. กรองไฮดรอลิกตัน (คนมองข้ามเยอะที่สุด)

อาการ: ยกช้าลงเรื่อยๆ ตอนแรกยกเร็ว พอเครื่องร้อนยิ่งช้า

กรองไฮดรอลิกควรเปลี่ยนทุก 600 ชั่วโมง ถ้าไม่เคยเปลี่ยนเลย น้ำมันจะไปเลี้ยงปั๊มไม่ทัน ทำให้ปั๊มหอนและร้อนจัด

​

3. ซีลกระบอกยกเสื่อม

อาการ: ยกขึ้นสุดแล้วค่อยๆ ไหลลงเอง ทั้งที่ไม่ได้โยกคันบังคับ

ให้ยกงาขึ้นสูงแล้วดับเครื่อง ถ้างาค่อยๆ ตกลงมาเอง แสดงว่าซีลในกระบอกยกฉีกขาด ต้องถอดกระบอกมาเปลี่ยนชุดซีล

​

4. วาล์วคอนโทรลและปั๊มไฮดรอลิก

ถ้าเช็ค 3 ข้อบนแล้วปกติ แต่ยังมีอาการยกไม่ขึ้น ให้สงสัยวาล์วคอนโทรลค้าง หรือปั๊มไฮดรอลิกสึกหรอ จุดนี้ต้องใช้เกจวัดแรงดันวัด แรงดันมาตรฐานควรอยู่ที่ 170-210 bar ถ้าต่ำกว่านี้มากคือปั๊มหมดแรง

​

ข้อห้ามที่ต้องระวัง

ห้ามเอามือไปอุดรูน้ำมันที่รั่วเด็ดขาด แรงดันไฮดรอลิกสูงมาก อาจฉีดเข้าใต้ผิวหนังได้ อันตรายถึงชีวิต

​

สรุป

ถ้ารถยกช้า ให้เริ่มจากของถูกก่อน คือเช็คน้ำมันและเปลี่ยนกรองไฮดรอลิก จะช่วยประหยัดเงินได้เยอะ ถ้าต้องถึงขั้นเปลี่ยนซีลหรือปั๊ม แนะนำให้เรียกช่างที่มีเกจวัดแรงดันเฉพาะทาง

PCN Forklift รับตรวจเช็คระบบไฮดรอลิกนอกสถานที่ มีเกจวัดแรงดัน มีอะไหล่ซีลแท้พร้อมเปลี่ยนหน้างาน รังสิต ปทุมธานี กรุงเทพ ปริมณฑล โทร 086-518-2510

กล่อง curtis 1212 1212P 1212S อื่นๆ

 Curtis 1212 ต้องแยกให้ชัดก่อนว่า “1212” ไม่ได้หมายถึงกล่องแบบเดียว เพราะ Curtis ใช้เลขตระกูล 1212 กับหลายรุ่นย่อย และบางรุ่น หน้าตาคล้ายกันมาก แต่ระบบ I/O, โปรแกรม และการสื่อสารต่างกัน ดังนั้นเอามาเสียบแทนกันโดยดูแค่คำว่า 1212 อาจทำให้รถไม่ทำงานหรือเกิด fault ได้

จากข้อมูลของ Curtis รุ่นที่เกี่ยวข้องหลัก ๆ มี 1212, 1212P, 1212C, 1212S, 1212E และยังมี 1212BL ซึ่งเป็น BLDC คนละประเภทมอเตอร์เลย

1. ภาพรวมก่อน

รุ่น	มอเตอร์	แรงดันหลัก	กระแสโดยประมาณ	จุดเด่น
1212	DC Permanent Magnet	24V	รุ่นเก่ามี 45/70/90A	รุ่นพื้นฐาน
1212P	DC Permanent Magnet	24V/บางรุ่น 36V	สูงสุดราว 125A ในตระกูล P/S รุ่นที่ระบุ	รถ Pallet Truck
1212C	DC Permanent Magnet	24V	90A	CANopen
1212S	DC Permanent Magnet	24V/36V ตามรุ่น	สูงกว่า P ในบางรุ่น	งานอุตสาหกรรม/โหลดสูง
1212E	DC Permanent Magnet	24V	90A	รุ่นใหม่กว่า, I/O/CAN
1212BL	BLDC	36/48V	70A	มอเตอร์ Brushless

ข้อมูลของ Curtis ระบุชัดว่า 1212C เป็น Permanent Magnet controller 24V/90A และใช้ CANopen DS301 ส่วน 1212E เป็น 24V/90A เช่นกัน แต่โครงสร้าง I/O และระบบเป็นคนละรุ่นกัน

---

2. Curtis 1212 รุ่นธรรมดา

ตัวนี้เป็นรุ่นที่เราพบในรถไฟฟ้าขนาดเล็กและรถอุตสาหกรรมบางรุ่น

หลักการคือ

แบตเตอรี่ 24V → Curtis 1212 → มอเตอร์ DC Permanent Magnet

ไม่ได้เป็น AC controller และไม่ได้ใช้กับมอเตอร์ BLDC

ตัว 1212 รุ่นดั้งเดิมรองรับ throttle ได้หลายแบบ เช่น

• Potentiometer
• Voltage throttle
• Single-ended
• Wig-wag
• Unipolar

และสามารถตั้งค่าผ่าน Curtis programmer ได้

จุดสำคัญ

ถ้ากล่องเดิมเป็น

1212-24xx

เราต้องดูตัวเลขต่อท้ายด้วย ไม่ควรซื้อเพียงเพราะเห็นคำว่า 1212

เพราะตัวเลขท้ายเป็นส่วนสำคัญในการระบุ configuration ของ controller

---

3. Curtis 1212P

ตัว P = Pallet Truck

เป็นรุ่นที่ Curtis พัฒนาสำหรับรถลากพาเลท/รถเดินตามมากขึ้น

ตัวอย่างระบบจะมี

• Forward
• Reverse
• Throttle
• Brake
• Emergency reverse / belly button
• Neutral
• Lift lockout
• BDI
• Charger inhibit

Curtis ระบุคุณสมบัติเฉพาะของ 1212P เช่น emergency reverse, BDI และ lift lockout สำหรับงาน pallet truck

ดังนั้น 1212P ไม่ควรคิดว่าเป็น 1212 ธรรมดาที่เพิ่มตัว P เฉย ๆ

มันมี I/O และ software configuration ที่เกี่ยวข้องกับรถ Pallet Truck โดยตรง

---

4. Curtis 1212C — ตัวนี้สำคัญมาก

ตัว C = CANopen

นี่เป็นจุดที่ทำให้การเอา 1212 ธรรมดามาแทน 1212C มีปัญหาได้ง่ายที่สุด

1212C ใช้

CANopen DS301

สำหรับสื่อสารกับระบบอื่นของรถ

เช่น

        Tiller
          │
          │ CAN
          ▼
     ┌─────────┐
     │ 1212C   │
     └─────────┘
          │
       Motor

และอาจมี

• CAN tiller
• Battery/BMS
• Display
• Vehicle control system

เข้ามาเกี่ยวข้องด้วย

ดังนั้นถ้ารถเดิมใช้ 1212C

แล้วเอา 1212P มาเสียบแทน แม้

• 24V
• 90A
• มอเตอร์เหมือนกัน
• ขั้วบางส่วนดูเหมือนกัน

ก็ไม่ได้หมายความว่าจะทำงานแทนกันได้

เพราะ controller อาจรอข้อมูลจาก CAN แต่ controller ที่นำมาแทนอาจไม่ได้ทำงานด้วย CANopen ในรูปแบบเดียวกัน

---

5. Curtis 1212S

1212S เป็นรุ่นที่เน้นงานอุตสาหกรรมและรองรับกระแสสูงกว่าในบาง configuration

จุดสังเกตทางกายภาพของตระกูล

1212S / 1212P / 1212C

คือมีการออกแบบขั้วกำลังแตกต่างกันตามรุ่น โดยเอกสาร Curtis ระบุว่า P/C ใช้ Faston ส่วน S ใช้ขั้ว M4 threaded busbar สำหรับ battery/motor wiring

ตัวอย่าง configuration ที่พบในตลาดคือ

1212S-2601 = 24V / 110A

ขณะที่ตัวอย่าง

1212P-2501 = 24V / 90A

และ

1212C-2501 = 24V / 90A

ดังนั้น S ไม่ควรเอามาแทน P/C โดยคิดว่า “กระแสสูงกว่าเลยน่าจะใช้ได้”

เพราะต้องดูทั้ง

• Wiring
• I/O
• Programmer configuration
• Throttle
• Brake
• CAN
• Software
• Motor current
• Vehicle logic

---

6. Curtis 1212E — เป็นรุ่นใหม่ที่ควรระวังเป็นพิเศษ

1212E เป็น Permanent Magnet controller สำหรับรถ Class III เช่น pallet truck และ floor-care machine

สเปกปัจจุบันของ 1212E คือ

24V / 90A

โดย Curtis ระบุ

• Minimum 16.8V
• Maximum 30V
• 90A 10-second
• 50A 2-minute
• 20A 1-hour

แต่หน้าตาและความสามารถของมันไม่ควรนำไปปะปนกับ 1212 รุ่นเก่า

ตัวอย่างเช่น 1212E มี

• J1 CAN
• J2 16-pin I/O
• Forward
• Reverse
• Interlock
• KSI
• Pot Wiper
• EM Brake
• Lift Driver
• Lower Driver
• Mode
• Emergency Reverse

เป็นต้น

---

7. แล้ว 1212C กับ 1212E ต่างกันอย่างไร?

นี่เป็นคู่ที่ช่างอาจสับสนมาก

ทั้งสองตัวมี

24V / 90A

แต่ไม่ได้หมายความว่าแทนกันได้

1212C

เป็น

CANopen Permanent Magnet Controller

มี

CANopen DS301

และใช้ connector

• 2 pin
• 4 pin
• 14 pin

ตามคู่มือปัจจุบันของ Curtis

1212E

มีโครงสร้าง I/O ใหม่กว่า เช่น

J2 16-pin

และมี J1 สำหรับ CAN/display/programming เป็นต้น

ดังนั้น

1212C ≠ 1212E

แม้ทั้งคู่จะเป็น

24V / 90A / PM motor

ก็ตาม

---

8. ปัญหาที่เกิดขึ้นเมื่อเอามาแทนกัน

ผมแบ่งให้เป็น 5 ระดับ จะเข้าใจง่ายที่สุดครับ

ระดับที่ 1 — เสียบแล้วไม่ทำงาน

เช่น

Battery OK
KSI OK
Controller OK

แต่

Forward ไม่ทำงาน
Reverse ไม่ทำงาน
Throttle ไม่ตอบสนอง

สาเหตุอาจเป็น

• pin ไม่ตรง
• KSI ไม่ตรง
• Interlock ไม่ตรง
• Forward/Reverse input ไม่ตรง
• Brake input ไม่ตรง
• Throttle type ไม่ตรง

---

9. ระดับที่ 2 — รถวิ่งได้ แต่เดินช้า

กรณีนี้เจอบ่อยมาก

เช่น

เดิม

1212C

เปลี่ยนเป็น controller configuration อื่น

รถอาจ

เดินได้ แต่ความเร็วต่ำมาก

เพราะ parameter เช่น

• Max Speed
• Throttle Map
• Current Limit
• Acceleration
• Deceleration
• Field/Speed compensation
• Battery voltage
• BDI

ไม่เหมือนของเดิม

---

10. ระดับที่ 3 — ขึ้น Fault

ตัวอย่างที่เป็นไปได้ เช่น

Throttle Fault
Interlock Fault
Brake Fault
Forward/Reverse Fault
CAN Fault
Parameter Fault
Configuration Fault

โดยเฉพาะถ้า controller ตัวใหม่ถูกตั้งค่าให้รอ input ที่รถไม่มี

หรือรถส่ง CAN message ที่ controller ใหม่ไม่เข้าใจ

---

11. ระดับที่ 4 — รถทำงานผิดพฤติกรรม

อันนี้อันตรายกว่าการ “ไม่ทำงาน”

ตัวอย่าง

เดิม

Throttle 0%
     ↓
Motor หยุด

แต่ configuration ใหม่อาจมี throttle map แตกต่างกัน

หรือ brake/neutral/interlock configuration ไม่ตรง

ทำให้เกิด

• ออกตัวเร็ว
• ปล่อยคันเร่งแล้วช้าหรือเร็วเกินไป
• regenerative/interlock braking ต่างจากเดิม
• emergency reverse ทำงานผิด
• brake release ผิดจังหวะ

Curtis เองมี parameter สำหรับ throttle map, braking, emergency reverse และ current limit ซึ่งแสดงให้เห็นว่าการเปลี่ยน controller โดยไม่ตรวจ configuration มีผลต่อพฤติกรรมของรถโดยตรง

---

12. ระดับที่ 5 — เสีย controller หรืออุปกรณ์อื่น

อันนี้ต้องระวังที่สุด

ถ้า pinout ไม่ตรงแล้วเอาไฟ

B+

ไปเข้าขา

Signal

อาจทำให้

• input circuit เสีย
• MCU เสีย
• throttle sensor เสีย
• CAN transceiver เสีย
• brake driver เสีย
• contactor coil driver เสีย

ได้

ดังนั้น อย่าใช้วิธี “ขั้วเหมือนกันก็เสียบเลย”

---

13. จุดที่สำคัญมากสำหรับงานซ่อมของคุณ

ถ้าลูกค้านำรถมาแล้วบอกว่า

“กล่อง Curtis 1212 เสีย เอา 1212 ตัวอื่นมาเปลี่ยนได้ไหม?”

ผมแนะนำให้ตรวจ 6 อย่างก่อน

① Model เต็ม

อย่าดูแค่

Curtis 1212

ต้องถ่ายรูปป้ายเต็ม เช่น

1212P-2501
1212C-2501
1212C-2503
1212S-2601
1212E-25XX

---

② Voltage

ต้องตรงกัน

เช่น

24V → 24V

อย่าเอา

36V
48V

มาแทน 24V

---

③ Current rating

ต้องดูทั้ง

10 sec / 2 min / 1 hour

ไม่ใช่ดูแค่ตัวเลขสูงสุด

ตัวอย่าง 1212C-25XX คือ

• 90A / 10 s
• 50A / 2 min
• 20A / 1 h

---

④ Motor type

ต้องเป็น

Brushed DC Permanent Magnet

ถ้ารถใช้ PM brushed motor

ห้ามสับสนกับ

1212BL

เพราะ 1212BL เป็น Brushless DC controller

---

⑤ I/O

ต้องเทียบ pin ต่อ pin

ตัวอย่าง

B+
B-
KSI
FWD
REV
Interlock
Throttle High
Throttle Wiper
Brake
EMR
Lift
Lower
CAN-H
CAN-L

---

⑥ Software / Parameter

นี่คือสิ่งที่ช่างมักมองข้ามที่สุด

Controller รุ่นเดียวกันก็ยังไม่จำเป็นต้องมีโปรแกรมเหมือนกัน

ตัวอย่าง 1212C-2501 ที่ขายในตลาดบางตัวถูก pre-program สำหรับรถ HELI ขณะที่ 1212C-2503 ถูกตั้งโปรแกรมสำหรับรถ Noblelift ดังนั้นแม้จะเป็น 1212C เหมือนกันและ 24V/90A เหมือนกัน ก็ยังอาจต้อง reprogram เมื่อย้ายไปใช้รถคนละรุ่น

นี่เป็นประเด็นสำคัญมากสำหรับงานซ่อมครับ

---

14. สรุปเรื่อง “เอามาแทนกันได้ไหม?”

ผมจะจัดแบบนี้ครับ

เปลี่ยนจาก	เปลี่ยนเป็น	ความเป็นไปได้
1212 → 1212	มีโอกาสสูง ถ้า model/voltage/current/I/O ตรง
1212 → 1212P	ไม่ควรถือว่าแทนกันได้ทันที
1212 → 1212C	ไม่ได้โดยตรง ถ้าระบบเดิมไม่ได้ใช้ CANopen
1212P → 1212C	ไม่ใช่ plug-and-play
1212C → 1212P	ไม่ใช่ plug-and-play
1212C → 1212C	มีโอกาสสูง แต่ต้องตรวจ suffix + program
1212P → 1212P	มีโอกาสสูง แต่ต้องตรวจ suffix + program
1212S → 1212P	ไม่ควรแทนโดยตรง
1212E → รุ่นเก่า	ไม่ควรแทนโดยตรง
1212C → 1212E	ไม่ใช่ plug-and-play
1212 → 1212BL	ไม่ได้ เพราะ BLDC กับ PM brushed คนละระบบ

---

จุดที่ผมอยากให้คุณจำไว้ที่สุด

สำหรับ Curtis 1212:

“แรงดันเท่ากัน + แอมป์เท่ากัน + ขั้วเสียบเหมือนกัน” ยังไม่พอที่จะบอกว่าแทนกันได้

ต้องตรงอย่างน้อย

Model + Voltage + Current + Motor + I/O + CAN + Software/Parameter

โดยเฉพาะรถ Pallet Truck ที่ใช้ 1212C จะต้องตรวจ CANopen ด้วย ไม่ใช่ดูเฉพาะสาย Forward/Reverse/Throttle

และถ้าจะเปลี่ยน controller จริง ๆ วิธีที่ปลอดภัยที่สุดคือ อ่านโปรแกรม/Parameter ของกล่องเดิมก่อน แล้วนำค่ามาเทียบกับกล่องที่จะใส่



Zapi -can bus ko eps

การตรวจเช็กและวิเคราะห์อาการเสีย (Fault Finding Process) ของระบบพวงมาลัยไฟฟ้า (EPS) ในรถยกไฟฟ้า (Forklift) โดยเป็นกรณีศึกษาของระบบ ZAPI – CAN BUS KO EPS / EMERGENCY ตั้งแต่เริ่มต้นพบอาการไปจนถึงการสรุปผลและแก้ไขครับ

สามารถแบ่งเนื้อหาอย่างละเอียดออกเป็น 11 ขั้นตอน ตามลำดับขั้นตอนการทำงานจริง ดังนี้ครับ:

------------------------------

## 1. อาการเริ่มต้น (Initial Symptoms)

* รถยกหยุดทำงาน หรือมีประสิทธิภาพในการทำงานลดลง

* เมื่อเช็กประวัติการแจ้งเตือน (Alarm History) พบรหัสข้อผิดพลาดดังนี้:

* CAN BUS KO EPS (ระบบการสื่อสาร CAN BUS ของพวงมาลัยไฟฟ้าขาดหาย)

   * EMERGENCY (เปิดใช้งานสวิตช์ฉุกเฉิน)

* ไม่พบความผิดปกติเด่นชัดทางกลไก (Mechanical) หรือระบบไฮดรอลิก (Hydraulic)

## 2. ข้อมูลบนหน้าจอแจ้งเตือน (Alarm Screen Information)

* รหัส 1) CAN BUS KO EPS: บันทึกที่ชั่วโมงการทำงาน 9343 ชั่วโมง, เกิดขึ้น 1 ครั้ง, อุณหภูมิ 25°C, กล่องโมดูล 01

* รหัส 2) EMERGENCY: บันทึกที่ชั่วโมงการทำงานเดียวกันคือ 9343 ชั่วโมง, เกิดขึ้น 1 ครั้ง, อุณหภูมิ 27°C, กล่องโมดูล 02

* รหัสอื่นๆ (3, 4, 5) ขึ้นว่า "null" หมายความว่าไม่มีการแจ้งเตือนอื่นตกค้าง

## 3. การสังเกตการณ์ขั้นต้น (Initial Observations)

* สัญญาณเตือนทั้งสองเกิดที่เวลาชั่วโมงมิเตอร์เดียวกัน แสดงว่าเกิดเหตุการณ์ขึ้นพร้อมกัน

* ลักษณะนี้ไม่ใช่ความผิดปกติของเซนเซอร์เดี่ยวหรือสายไฟขาดธรรมดา

* ช่างจึงตั้งสมมติฐานว่า น่าจะเกิดจากจุดร่วมเดียวกัน เช่น ระบบจ่ายไฟ (Power Supply), วงจรฉุกเฉิน (Emergency Circuit) หรือปัญหาที่ตัวการสื่อสาร CAN BUS

## 4. การตรวจสอบที่ดำเนินการ (Checks Performed)

ช่างทำการตรวจสอบระบบไฟฟ้าอย่างละเอียด ดังนี้:

* เช็กการทำงานของสวิตช์หยุดฉุกเฉิน (Emergency-stop) และสายไฟ

* ตรวจเช็กฟิวส์และสวิตช์กุญแจ

* ตรวจเช็กสายไฟเส้นไฟเลี้ยงและสายกราวด์ของกล่องควบคุม EPS

* วัดแรงดันแบตเตอรี่ (ทั้งตอนจอดนิ่งและตอนมีโหลดทำงาน)

* เช็กสายสัญญาณ CAN BUS และข้อต่อต่างๆ

* วัดค่าความต้านทานของ CAN BUS (วัดได้ประมาณ 60 Ω ซึ่งอยู่ในเกณฑ์ปกติ)

* เช็กขั้วต่อกล่อง EPS ว่ามีคราบกัดกร่อนหรือพินหลวมหรือไม่

* ใช้เครื่องมือเชื่อมต่อ (Handset) เพื่อสื่อสารกับกล่อง EPS

* เช็กสัญญาณเตือนภายในกล่อง EPS

## 5. สิ่งที่ตรวจพบ (Findings)

* หน้าสัมผัสของสวิตช์ฉุกเฉิน (Emergency-stop) ทำงานไม่เสถียร (มีความต้านทานสูง) บางครั้งวงจรจะเปิด (ขาด) ออกเองเมื่อเกิดการสั่นสะเทือนขณะขับขี่

* เมื่อวงจรฉุกเฉินเปิดออก ทำให้ไฟเลี้ยงที่ส่งไปยังกล่องควบคุม EPS ขาดหายไป

* กล่อง EPS จึงหยุดส่งสัญญาณการสื่อสาร CAN BUS ส่งผลให้กล่องโมดูล 01 บันทึกรหัสข้อผิดพลาด "CAN BUS KO EPS"

* ไม่พบปัญหาการแจ้งเตือนภายในกล่อง EPS เมื่อระบบไฟเลี้ยงกลับมาเสถียร

* หลังจากซ่อมแซมสวิตช์ฉุกเฉินแล้ว สัญญาณเตือนทั้งสองก็หายไปและไม่กลับมาอีก

## 6. เหตุผลเชิงวินิจฉัย (Diagnostic Reasoning)

* รหัส CAN BUS KO EPS ไม่ได้แปลว่ากล่อง EPS เสียเสมอไป แต่มันหมายถึง "กล่องควบคุมอื่นไม่ได้รับสัญญาณ CAN ที่ควรจะส่งมาจากกล่อง EPS"

* เนื่องจากรหัส EMERGENCY และ CAN BUS KO EPS บันทึกในเวลาเดียวกัน จึงต้องหาจุดร่วมที่เกี่ยวข้องกัน

* วงจรฉุกเฉินเป็นส่วนหนึ่งของระบบจ่ายไฟเลี้ยง (Control Power Supply) ถ้าวงจรนี้เปิดออก กล่อง EPS จะสูญเสียพลังงานและหยุดการสื่อสารทันที

* สิ่งนี้สามารถกระตุ้นให้เกิดสัญญาณเตือนหลายรายการพร้อมกันได้ ทั้งๆ ที่ตัวกล่อง EPS เองไม่ได้เสีย

## 7. การเช็กขอบเขตและสัญญาณ CAN BUS (Scope and CAN Bus Checks)

* ใช้กล้องออสซิลโลสโคป (Oscilloscope) ตรวจสอบสายสัญญาณ CAN High และ CAN Low

* พบรูปคลื่นสัญญาณ CAN ที่ปกติบนเครือข่าย (แสดงว่าการสื่อสารภาพรวมยังดี)

* แต่รูปคลื่นจะหายไปที่กล่อง EPS เมื่อวงจรฉุกเฉินเปิดออก

* หลังซ่อมแซม รูปคลื่น CAN กลับมาเป็นปกติที่กล่อง EPS

* ไม่พบสัญญาณรบกวนหรือรูปคลื่นที่ผิดเพี้ยน

## 8. การตรวจเช็กกล่องควบคุม EPS (EPS Controller Check)

* ต่อเครื่องมือ Handset เข้ากับกล่อง EPS โดยตรง

* สามารถสื่อสารได้ตามปกติหลังจากซ่อมวงจรฉุกเฉินแล้ว

* ไม่มีรหัสเตือนภายในกล่อง EPS หลงเหลืออยู่

* กล่องควบคุม EPS ยังคงทำงานได้เป็นปกติ

## 9. การวินิจฉัยขั้นสุดท้าย (Final Diagnosis)

* ข้อสรุป: เกิดจากวงจรหยุดฉุกเฉิน (Emergency-stop circuit) ทำงานติดๆ ดับๆ ทำให้เกิดการสูญเสียไฟเลี้ยงไปยังกล่องควบคุม EPS เป็นช่วงๆ

* เมื่อวงจรเปิดออก กล่อง EPS จะหยุดส่งข้อความ CAN ส่งผลให้ระบบบันทึกรหัสเตือน CAN BUS KO EPS ควบคู่ไปกับรหัส EMERGENCY

* ตัวกล่องควบคุม EPS ไม่ได้ชำรุดเสียหาย

## 10. การดำเนินการแก้ไข (Corrective Action)

* ซ่อมแซม/เปลี่ยนสวิตช์ฉุกเฉินตัวที่ชำรุด รวมถึงสายไฟและขั้วต่อที่เกี่ยวข้อง

* ทำความสะอาดและกวดขันจุดเชื่อมต่อทั้งหมดให้แน่นหนา

* ลบประวัติสัญญาณเตือน (Alarm History)

* ทดสอบการทำงานของรถยกในทุกฟังก์ชัน

* ไม่พบสัญญาณเตือนใดๆ เพิ่มเติม และรถยกสามารถกลับมาใช้งานได้ตามปกติ

## 11. บทเรียนที่ได้รับ (Lessons Learned)

* รหัสข้อผิดพลาดของการสื่อสารมักจะบอกถึง "ผลลัพธ์ที่ตามมา" ไม่ใช่ "ต้นเหตุที่แท้จริง"

* หากมีกล่องควบคุมหลายกล่องได้รับผลกระทบ ให้เริ่มเช็กจากจุดร่วมก่อน เช่น ระบบจ่ายไฟ, วงจรฉุกเฉิน, สายกราวด์ และเครือข่าย CAN BUS

* ห้ามเปลี่ยนกล่องควบคุม (Controller) ทันที โดยที่ยังไม่ได้ทำการเช็กระบบไฟฟ้าขั้นพื้นฐานให้ครบถ้วน

* ควรอ่านและบันทึกประวัติสัญญาณเตือนไว้เสมอก่อนที่จะทำการลบข้อมูล

------------------------------

SW 1 และ vr1 ในบอร์ด eps forklift nichiyu 75

เหตุผลที่อุปกรณ์ทั้งสองมีลักษณะต่างกัน และความหมายของจุดบน VR1 มีรายละเอียดดังนี้ครับ

## 1. ทำไม VR1 ถึงไม่มีหัวลูกศรชี้บอกตำแหน่งชัดเจนเหมือน SW1?

ความแตกต่างนี้ขึ้นอยู่กับหน้าที่หลักและการออกแบบของตัวอุปกรณ์ครับ

*

* SW1 (Rotary Switch) มีลูกศร: เพราะมันคือ "สวิตช์เลือกช่อง" ที่ผู้ใช้หรือช่างต้องปรับเปลี่ยนบ่อย ๆ และค่าแต่ละช่อง (0-9, A-F) มีหน้าที่เฉพาะเจาะจงที่ขาดออกจากกัน การมีลูกศรชี้จะช่วยให้ระบุช่องที่เลือกได้อย่างแม่นยำทันที [1]

* VR1 (Trimmer Potentiometer) ไม่มีลูกศร: ตัวนี้เป็นตัวต้านทานปรับค่าได้แบบละเอียด (มักเรียกว่า วอลลุ่มเกือกม้า หรือ Trimpot) อุปกรณ์ประเภทนี้มีไว้เพื่อให้ช่างปรับแต่งและสอบเทียบค่า (Calibration) ครั้งแรกจากโรงงาน หรือใช้ปรับละเอียดตอนซ่อมแซมเท่านั้น ไม่ได้ออกแบบมาให้ผู้ใช้ทั่วไปหมุนเล่นบ่อย ๆ การปรับค่าจะเน้นการวัดผลทางไฟฟ้า (เช่น ใช้มัลติมิเตอร์วัดแรงดันไฟฟ้าหรือกระแส) มากกว่าการดูด้วยตาเปล่า การออกแบบจึงทำเป็นเพียงร่องกากบาท (Cross Slot) สำหรับให้ปลายไขควงแบนหรือไขควงแฉกจิ้มลงไปหมุนได้สะดวก และมีแถบขีดบอกตำแหน่งคร่าว ๆ เท่านั้น [2, 3, 4]

*

------------------------------

## 2. จุด 2 จุดในหัวหมุน VR1 หมายถึงอะไร?

จุดกลม ๆ เล็ก ๆ 2 จุดที่สมมาตรกันอยู่บนหน้าปัดภายในร่องหมุนของ VR1 นั้น ไม่ใช่เครื่องหมายบอกทิศทาง แต่เป็นสัญลักษณ์เชิงกลจากกระบวนการผลิต (Manufacturing / Tooling Marks) ครับ

*

* จุดบอกตำแหน่งแม่พิมพ์ (Ejector Pin Marks): ในขั้นตอนการหล่อหรือฉีดขึ้นรูปพลาสติก (Plastic Injection Molding) ของหัวหมุนชิ้นเล็ก ๆ นี้ โรงงานจะใช้สลักหรือหมุดดันชิ้นงานพลาสติกออกจากแม่พิมพ์เมื่อพลาสติกเซ็ตตัวแล้ว จุดเหล่านี้คือร่องรอยที่ทิ้งไว้จากการกดของหมุดดังกล่าว

* จุดบอกลักษณะโครงสร้าง (Keying / Mechanical Detail): ช่วยให้หุ่นยนต์หรือเครื่องจักรในกระบวนการประกอบชิ้นส่วนอัตโนมัติ (Automated Assembly) สามารถจับทิศทางและวางตัวหัวหมุนลงในฐานล็อกได้อย่างถูกต้องตามบล็อกล็อกเชิงกล

*

วิธีดูตำแหน่งที่ถูกต้องของ VR1:

ให้สังเกตที่ "ขีดเส้นตรงเดี่ยว ๆ" ที่ยื่นยาวออกมานอกวงกลมตรงกลาง (ในภาพจะชี้ไปที่มุมบนซ้ายประมาณ 10 นาฬิกา) ขีดตรงนี้คือตัวบอกตำแหน่งตำแหน่งหน้าสัมผัสภายใน (Wiper) ที่กำลังแตะอยู่บนแถบความต้านทานครับ [1, 3]

electric stacker cdd-15m

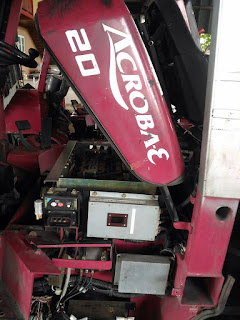

รถกระเช้าไฟฟ้า jlg 1930es error code 812
